Tìm hiểu cách chọn thang máng cáp điện cho dàn âm thanh, phân tuyến chống nhiễu EMI, lựa chọn vật liệu và lắp đặt phù hợp cho sân khấu, hội trường, phòng thu.

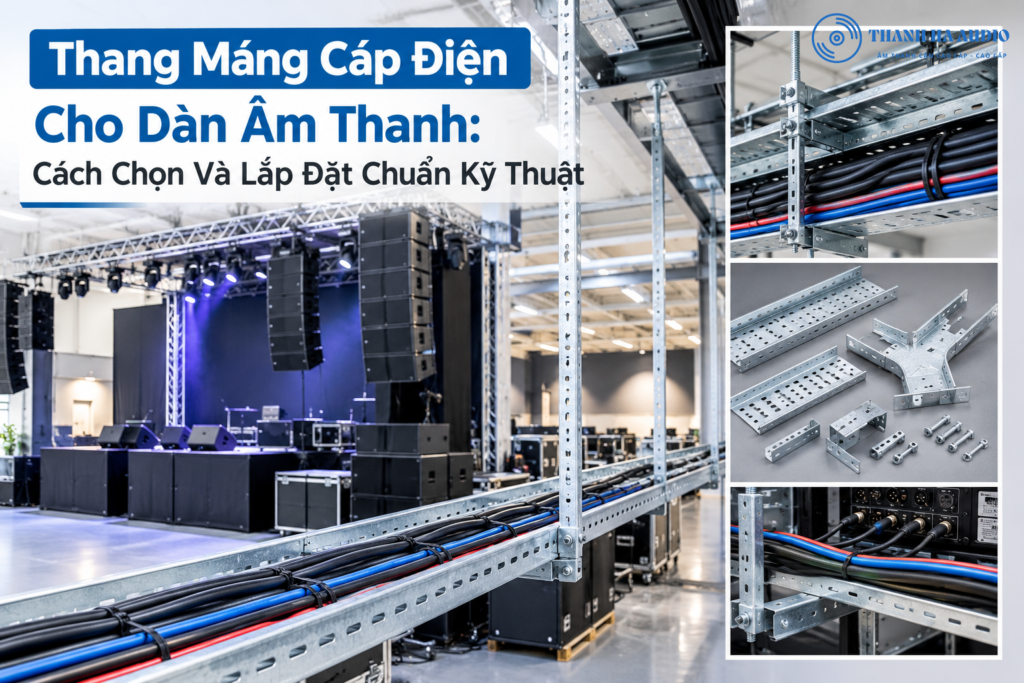

1. Thang máng cáp điện cho dàn âm thanh là gì?
Trong hệ thống âm thanh hội trường, sân khấu, phòng karaoke, nhà hát hay phòng thu, dây dẫn không chỉ bao gồm dây cấp nguồn mà còn có cáp micro, cáp tín hiệu line, dây loa, cáp mạng và đôi khi cả cáp quang. Khi số lượng thiết bị tăng lên, việc đi dây tự do dễ khiến tuyến cáp rối, khó kiểm tra và phát sinh vấn đề khi cần nâng cấp hệ thống.
Thang máng cáp điện cho dàn âm thanh là giải pháp tổ chức, nâng đỡ và bảo vệ tuyến dây theo lộ trình được thiết kế trước. Hệ thống có thể sử dụng máng cáp, thang cáp hoặc máng cáp lưới tùy số lượng dây, tải trọng, vị trí lắp đặt và yêu cầu bảo trì.
Điểm quan trọng không chỉ nằm ở việc sắp xếp dây gọn gàng. Một hệ thống được thiết kế đúng còn giúp tách biệt đường nguồn với đường tín hiệu, giảm nguy cơ nhiễu điện từ và hỗ trợ kỹ thuật viên truy tìm sự cố nhanh hơn.
2. Lợi ích khi sử dụng thang máng cáp cho dàn âm thanh
2.1. Hỗ trợ hạn chế nhiễu điện từ EMI
Nhiễu điện từ (EMI) có thể xuất hiện khi cáp tín hiệu đi gần nguồn gây nhiễu như dây cấp điện cho thiết bị công suất lớn, biến áp, bộ điều chỉnh ánh sáng hoặc một số bộ nguồn đóng cắt.
Thang máng cáp giúp tổ chức các tuyến dây thành từng nhóm, tạo điều kiện duy trì khoảng cách giữa dây nguồn và dây tín hiệu. Tuy nhiên, bản thân máng cáp không tự động loại bỏ nhiễu EMI. Hiệu quả còn phụ thuộc vào loại cáp, khả năng chống nhiễu, cách đi dây và bố trí thiết bị.
Đối với hệ thống âm thanh, nên ưu tiên bố trí riêng tuyến nguồn điện và tuyến tín hiệu micro, line hoặc mạng điều khiển. Nếu không thể tách hoàn toàn, có thể sử dụng vách ngăn kim loại hoặc giải pháp kỹ thuật khác khi thiết kế yêu cầu.
2.2. Tăng độ an toàn cho hệ thống
Cáp được cố định trên thang máng giúp hạn chế tình trạng dây bị giẫm đạp, kéo căng, mắc vào thiết bị hoặc vướng trong khu vực có người qua lại.
Tại sân khấu và hội trường, điều này đặc biệt quan trọng vì hệ thống thường có nhiều thiết bị di chuyển, tháo lắp thường xuyên. Tuyến dây cố định cũng giúp phân biệt đường nguồn, đường loa và đường tín hiệu, thuận tiện cho việc kiểm tra trước khi vận hành.
2.3. Tối ưu không gian và ngoại quan
Dây dẫn được gom theo tuyến giúp trần kỹ thuật, phòng máy, khu vực sau sân khấu và tủ rack gọn hơn. Kỹ thuật viên có thể xác định từng nhóm cáp thay vì phải lần theo những bó dây chồng chéo.
2.4. Thuận tiện bảo trì và mở rộng
Với hệ thống được bố trí hợp lý, việc bổ sung cáp cho micro, loa, bộ xử lý tín hiệu hoặc thiết bị mạng ít ảnh hưởng đến các tuyến khác. Đơn vị vận hành cũng dễ lập nhãn, đánh dấu đầu cáp và cập nhật sơ đồ đấu nối.
3. Các loại thang máng cáp phù hợp cho hệ thống âm thanh
3.1. Máng cáp đục lỗ
Máng cáp đục lỗ có thành và đáy kim loại, trên đáy thường có các lỗ phục vụ thông thoáng hoặc cố định dây tùy thiết kế. Sản phẩm phù hợp với nhiều tuyến dây trong nhà, phòng kỹ thuật, khu vực sau sân khấu và đường dẫn vào tủ rack.
Có thể lựa chọn máng có nắp nếu cần che chắn dây và tăng tính thẩm mỹ. Khi sử dụng cho dây tín hiệu nhạy nhiễu, cần thiết kế tuyến riêng hoặc có biện pháp phân cách phù hợp với tuyến nguồn.
3.2. Thang cáp điện
Thang cáp gồm hai thành dọc được liên kết bằng các thanh ngang. Cấu trúc mở phù hợp với những tuyến có nhiều cáp, cần khả năng tiếp cận thuận tiện hoặc có tải trọng tương đối lớn.
Trong công trình âm thanh quy mô lớn, thang cáp có thể dùng để đỡ các tuyến nguồn thiết bị, cáp loa và các nhóm dây khác theo thiết kế. Cần lựa chọn kích thước, độ dày và khoảng cách giá đỡ theo tải trọng thực tế, không chỉ dựa vào số lượng dây.
3.3. Máng cáp lưới
Máng cáp lưới được tạo từ các sợi kim loại liên kết thành kết cấu dạng lưới. Sản phẩm có ưu điểm về trọng lượng và khả năng tiếp cận dây từ nhiều phía.
Loại này thích hợp cho một số khu vực rack, trần kỹ thuật hoặc tuyến cáp cần thay đổi cấu hình thường xuyên. Trước khi chọn, cần kiểm tra cách cố định cáp, tải trọng cho phép và khả năng tương thích với phụ kiện.
4. Cách chọn vật liệu và bề mặt thang máng cáp
Lựa chọn vật liệu nên dựa trên môi trường lắp đặt thay vì chỉ so sánh giá.
Máng cáp sơn tĩnh điện: phù hợp với nhiều khu vực trong nhà, nơi yêu cầu bề mặt đẹp và môi trường không quá ăn mòn. Lớp sơn bảo vệ bề mặt kim loại nhưng không thay thế việc nối đất hoặc các biện pháp an toàn điện.
Thang máng cáp mạ kẽm nhúng nóng: có thể được cân nhắc cho các tuyến ngoài trời hoặc môi trường có nguy cơ ăn mòn cao hơn. Cần xác định phương án xử lý bề mặt và yêu cầu kỹ thuật phù hợp với điều kiện sử dụng.
Thang máng cáp inox hoặc nhôm: có thể phù hợp với những môi trường cần đặc tính chống ăn mòn hoặc giảm khối lượng kết cấu. Việc lựa chọn cần xét đến tải trọng, chi phí và yêu cầu của dự án.
Cần lưu ý rằng sơn tĩnh điện không phải lớp cách điện được thiết kế để bảo vệ con người khỏi điện giật. Việc nối đất, liên kết đẳng thế và bảo vệ điện phải tuân theo thiết kế hệ thống điện.
5. Nguyên tắc phân tuyến dây nguồn và dây tín hiệu
Đây là nội dung cần được ưu tiên khi thiết kế thang máng cáp điện cho dàn âm thanh.
Tách riêng nhóm dây
Nên bố trí đường dây nguồn AC ở tuyến riêng với cáp micro, line và các đường tín hiệu nhạy nhiễu. Cáp loa từ ampli đến loa cũng cần được xem xét theo công suất, cách bố trí và yêu cầu của hệ thống.
Không nên bó chung tất cả các loại dây chỉ vì chúng có thể đặt vừa trong cùng một máng.
Duy trì khoảng cách phù hợp
Khoảng cách phân cách phụ thuộc vào loại dây, mức công suất, đặc tính chống nhiễu và hướng dẫn của nhà sản xuất thiết bị. Một số hướng dẫn lắp đặt EMC công nghiệp của Siemens khuyến nghị giữ cáp tín hiệu cách cáp nguồn ít nhất 200 mm trong cấu hình được đề cập, hoặc sử dụng vách kim loại được liên kết đẳng thế phù hợp. Đây là ví dụ tham khảo, không phải khoảng cách bắt buộc cho mọi công trình âm thanh.
Hạn chế giao cắt song song kéo dài
Nếu đường tín hiệu và đường nguồn buộc phải giao nhau, nên bố trí giao cắt gần vuông góc thay vì chạy song song trong một khoảng dài. Cách đi này giúp hạn chế mức độ ghép nhiễu trong nhiều tình huống lắp đặt.
Tuân thủ bán kính uốn cáp
Cáp tín hiệu, cáp quang và cáp loa cần được uốn theo bán kính tối thiểu do nhà sản xuất quy định. Không ép dây vào góc co quá gấp, kéo căng cáp tại điểm đổi hướng hoặc để mép kim loại sắc tiếp xúc với lớp vỏ cáp.
Với cáp quang, cần đặc biệt chú ý bán kính uốn và lực kéo để hạn chế suy hao hoặc hư hỏng sợi quang.
6. Tải trọng, kích thước và phụ kiện cần tính toán
Kích thước máng hoặc thang cáp phải được xác định theo đường kính ngoài của cáp, số lượng dây, cách phân nhóm và không gian cần thiết cho việc bổ sung sau này.
Các thông số cần làm rõ gồm:
- Chiều rộng và chiều cao thang/máng.
- Độ dày vật liệu và chiều dài từng đoạn.
- Tổng tải trọng cáp trên mỗi mét.
- Khoảng cách giữa các giá đỡ.
- Vị trí rẽ nhánh và điểm chuyển cao độ.
- Loại nắp, co, tê, cút giảm, phụ kiện nối và ty treo.
Không nên chọn thang cáp chỉ theo độ dày vật liệu. Khả năng chịu tải còn phụ thuộc vào kết cấu sản phẩm, nhịp đỡ và cách bố trí tải. IEC 61537:2023 quy định yêu cầu và phép thử đối với hệ thống cable tray và cable ladder dùng để đỡ, bố trí cáp trong hệ thống điện và thông tin liên lạc. Nguồn: IEC 61537:2023.
7. Quy trình lắp đặt thang máng cáp cho hệ thống âm thanh
Để hạn chế sửa chữa sau khi hoàn thiện, nên triển khai theo các bước:
Bước 1 – Khảo sát tuyến: xác định vị trí tủ rack, thiết bị âm thanh, loa, nguồn điện và những khu vực có nguy cơ nhiễu.
Bước 2 – Phân nhóm cáp: phân biệt dây nguồn, dây loa, cáp micro/line, mạng điều khiển và cáp quang.
Bước 3 – Chọn hệ đỡ: xác định thang, máng hoặc máng lưới theo tải trọng, không gian và môi trường.
Bước 4 – Lắp giá đỡ và phụ kiện: kiểm tra vị trí treo, liên kết, góc chuyển hướng và khả năng tiếp cận khi bảo trì.
Bước 5 – Kéo và cố định cáp: không vượt lực kéo cho phép, không làm gập dây và không buộc chặt đến mức ảnh hưởng lớp vỏ.
Bước 6 – Kiểm tra trước vận hành: kiểm tra nhãn cáp, liên kết cơ khí, khả năng tiếp cận, phương án nối đất theo thiết kế và thử nghiệm chất lượng âm thanh.
Sau khi chạy thử, cần kiểm tra các dấu hiệu như tiếng ù, rè, nhiễu khi bật thiết bị công suất lớn hoặc tín hiệu không ổn định. Nếu có vấn đề, nên kiểm tra phân tuyến và kết nối trước khi thay toàn bộ cáp.
8. Lựa chọn nhà sản xuất thang máng cáp cho công trình
Đối với dự án âm thanh lớn, nhà cung cấp cần đáp ứng quy cách theo bản vẽ, đảm bảo tính đồng bộ giữa đoạn thẳng và phụ kiện, đồng thời kiểm soát chất lượng gia công và hoàn thiện bề mặt.
2DE Việt Nam giới thiệu trên website chính thức là đơn vị sản xuất trực tiếp thang cáp, máng cáp, có xưởng gia công cơ khí và xưởng sơn tĩnh điện, đồng thời nhận gia công theo kích thước và yêu cầu của dự án. Nguồn: 2DE Việt Nam.
Khi yêu cầu báo giá, nhà thầu nên gửi bản vẽ hoặc BOQ kèm kích thước, độ dày, vật liệu, bề mặt, số lượng và danh sách phụ kiện. Với dự án âm thanh, nên đánh dấu rõ những tuyến dành cho nguồn điện và những tuyến dành cho tín hiệu để đơn vị cung cấp hiểu đúng phương án lắp đặt.
Kết luận
Thang máng cáp điện cho dàn âm thanh giúp tổ chức dây nguồn và dây tín hiệu gọn gàng, thuận tiện bảo trì và dễ dàng mở rộng hệ thống. Tuy nhiên, hiệu quả chống nhiễu không đến từ việc lắp một chiếc máng cáp đơn lẻ mà phụ thuộc vào thiết kế tổng thể: phân tuyến, lựa chọn cáp, khoảng cách, vách ngăn và cách đấu nối.
Đối với công trình sân khấu, hội trường, phòng thu hoặc hệ thống âm thanh thương mại, nên xác định loại thang máng cáp ngay từ giai đoạn thiết kế M&E. Việc phối hợp sớm giữa đơn vị thi công điện và nhà thầu âm thanh giúp giảm xung đột tuyến dây, hạn chế phát sinh và thuận tiện cho công tác nghiệm thu.
