DAC giải mã TEAC NT-505

UD-505 là DAC USB mono kép hàng đầu với bộ khuếch đại tai nghe cân bằng hoàn toàn tích hợp, kết hợp các khái niệm thiết kế âm thanh cao cấp và kinh nghiệm thiết kế âm thanh hàng thập kỷ của TEAC

Giống như các mẫu tiền nhiệm của nó, UD-501 và UD-503, nó sử dụng thiết kế mạch đơn âm kép để xử lý tín hiệu âm thanh với độ tinh khiết cao hơn, với chip DAC VERITA AK4497 mới nhất được sử dụng trên mỗi kênh trong số hai kênh. Điều này cải thiện tỷ lệ S/N (tín hiệu trên nhiễu) bằng cách xử lý từng kênh riêng lẻ ở chế độ đơn âm, cũng như cung cấp khả năng phát lại DSD512 (22,5 MHz) gốc và 768kHz/32-bit PCM.

Phần Analog, là một trong những chìa khóa của chất lượng âm thanh, bao gồm bốn mạch khuếch đại đệm TEAC-HCLD xử lý các chế độ truyền động khác nhau – truyền động cân bằng hoàn toàn cho đầu ra cân bằng và chế độ truyền động song song cho đầu ra không cân bằng – để đạt được sự biểu cảm âm thanh nâng cao .

Phần tai nghe là đáng chú ý. Giắc cắm tai nghe 4,4 mm hoàn toàn mới, được gọi là Pentaconn, được sử dụng, cho phép kết nối mặt đất chủ động và cân bằng trong một giắc cắm duy nhất, trong khi giắc cắm điện thoại 1/4″ thông thường cũng được cung cấp.

Ngoài nhiều loại đầu vào kỹ thuật số và Analog, bộ thu Bluetooth® hỗ trợ LDAC™ và Qualcomm® aptX HD™ cho phép bạn thưởng thức dòng âm thanh không dây chất lượng cao từ điện thoại thông minh của mình trên USB DAC hàng đầu này.

UD-505 là bộ khuếch đại tai nghe và USB DAC nhỏ gọn và có thông số kỹ thuật cao, hỗ trợ các định dạng Hi-Res tốc độ lấy mẫu cao hiện nay.

Thông số kỹ thuật chi tiết DAC giải mã TEAC UD-505

Thông số kỹ thuật:

Supported formats

USB input

PCM   16/24/32 bit

44.1k/48k/88.2k/96k/176.4k/192k/352.8k/384k/705.6k/768k Hz

DSD    2.8M/5.6M/11.2M/22.5M Hz

Coaxial digital input

PCM   16/24 bit

32k/44.1k/48k/88.2k/96k/176.4k/192k Hz

DSD    2.8MHz(supported with 176.4kHz/24-bit DoP format)

Optical digital input

PCM   16/24 bit

32k/44.1k/48k/88.2k/96k/176.4k/192k Hz

DSD    2.8MHz(supported with 176.4kHz/24-bit DoP format)

DAC section

USB DAC       Asahi Kasei Microdevices AK4497×2

Up-conversion        up to 384kHz/32-bit PCM, 22.5MHz DSD

Digital filters

PCM filters   Sharp Roll Off, Slow Roll Off, Short Delay Sharp, Short Delay Slow, Low Dispersion, off

DSD cutoff frequencies    Narrow : 39kHz (at 2.8M), 78kHz (at 5.6M), 156kHz (at 11.2M) or 312kHz (at 22.5M)

Wide : 76kHz (at 2.8M), 152kHz (at 5.6M), 304kHz (at 11.2M) or 608kHz (at 22.5M)

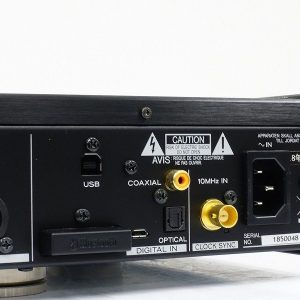

Audio inputs

USB    USB B port, USB 2.0, asynchronous mode transfer, bulk transfer

Compatible Software        TEAC HR Audio Player (Windows, Macintosh)

COAXIAL digital (rear)       RCA pin×1 (gold-plated)

Input level    0.5Vp-p

Input impedance    75Ω

Optical digital (rear)          TOS-link×1

Input level    -24.0 to -14.5dBm peak

Coaxial digital (front)        1/8” (3.5mm) mini*×1 (combined with optical digital input, detected automatically)

Input level    0.5Vp-p

Input impedance    75Ω

* 1/8” Mini – RCA conversion cable included.

Optical digital (front)        1/8” Mini Optical*×1 (combined with coaxial digital input, detected automatically)

Input level    -24.0 to -14.5dBm peak

Analog (rear)           RCA pin×1 pair (gold-plated)

Input impedance    24kΩ

Input sensitivity      130mV

Bluetooth®

Bluetooth® version            4.0

Output class Class2 (Range: approx. 33ft/10m)

Supported profiles A2DP, AVRCP

Content protection            SCMS-T

Supported codec    LDAC™, Qualcomm® aptX™ HD, aptX™, AAC, SBC

No. of paired device          maximum 8 devices

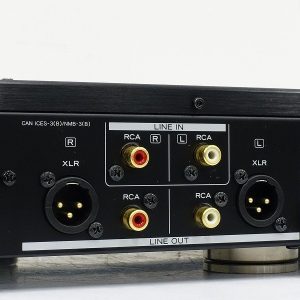

Audio outputs

XLR balanced           XLR×1 pair (gold-plated)

Output level Fixed (0dB), fixed (+6dB), variable, output off (selectable)

Maximum output leve      2.0Vrms (1kHz, full scale, into 10kΩ, when set to fixed (0dB))

4.0Vrms (1kHz, full scale, into 10kΩ, when set to fixed (+6dB))

12.0Vrms (1kHz, full scale, into 10kΩ, when set to variable)

Output impedance            188Ω

RCA unbalanced     RCA pin×1 pair (gold-plated)

Output level Fixed (0dB), fixed (+6dB), variable, output off (selectable)

Maximum output leve      2.0Vrms (1kHz, full scale, into 10kΩ, when set to fixed (0dB))

4.0Vrms (1kHz, full scale, into 10kΩ, when set to fixed (+6dB))

6.0Vrms (1kHz, full scale, into 10kΩ, when set to variable)

Output impedance            150Ω

Headphone outputs

Connector 1 1/4” (6.3mm) TRS stereo jacks×2 (gold-plated)

Polarity (balanced)            Tip: HOT, Ring: COLD, Sleeve: NC (GND)

Polarity (unbalanced)       Tip: L, Ring: R, Sleeve: GND

Connector 2 4.4mm 5-pole Pentaconn×1 (gold-plated)

Polarity (balanced)            Tip: L+, Ring1: L-, Ring2: R+, Ring3: R-, Sleeve: GND

Maximum output

Balanced       700mW + 700mW (into 32Ω)

Unbalanced 500mW + 500mW (into 32Ω×1)

350mW + 350mW(into 32Ω×2)

Active ground         500mW + 500mW (into 32Ω)

Supported impedances    16 to 600Ω

Clock section

Internal clock

Type   Crystal oscillator

Number of clocks   2 (44.1kHz and 48kHz)

External clock input

Connector    BNC (gold-plated)

Input frequency     10MHz

Input impedance    50Ω

Input level    Rectangle wave: equivalent to TTL levels

Sine wave: 0.5 to 1.0 Vrms

Audio performance

Frequency Response         10 to 80,000 Hz (+1/-3 dB, 192kHz PCM input, RCA output, digital filter off)

Total harmonic distortion            0.002% or less (192kHz PCM input, RCA output, digital filter off)

S/N ratio       110dB or higher (192kHz PCM input, RCA output, digital filter off)

Power supply

US/Canada   AC 120V 60Hz

UK/Europe   AC 220 to 240V 50Hz

Power consumption          18W (0.4W in standby)

dimensions (including protrusions)      290(W)×84.5(H)×248.7(D) mm / 11.4”(W)×3.3”(H)×9.8”(D)

Weight          4.2kg / 9.3lbs
